Datorer
Vad gör egentligen en dator?
Datorn gör det vi ber den göra, men väldigt snabbt och bokstavligt. Beräkna, styra, utföra… Förstår bara ”maskinkod” Vi skriver program som kan vara i olika språk: C, C++ FORTRAN (WRF är skrivet nästan helt i det) Dessa behöver kompileras till maskinkod blir då mkt snabba Finns även skriptspråk där vår kod tolkas direkt i en miljö blir långsammare Ex: MATLAB, python, R, html, javascript, BASH

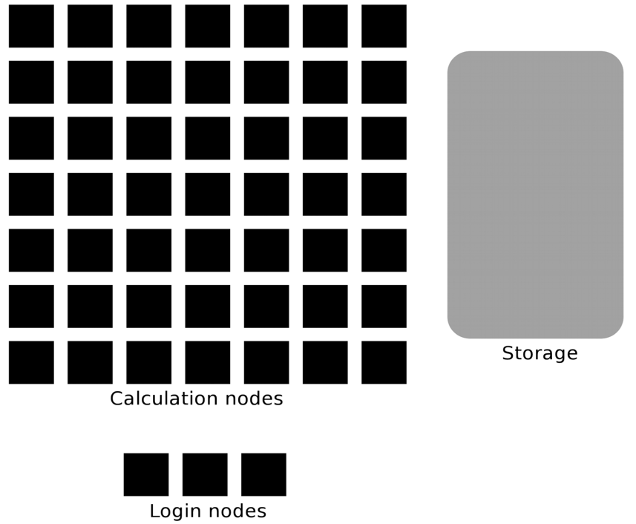

Vad är ett datorkluster?
Ett (internt) nätverk av datorer. Varje dator/moderkort fungerar som en “nod”.

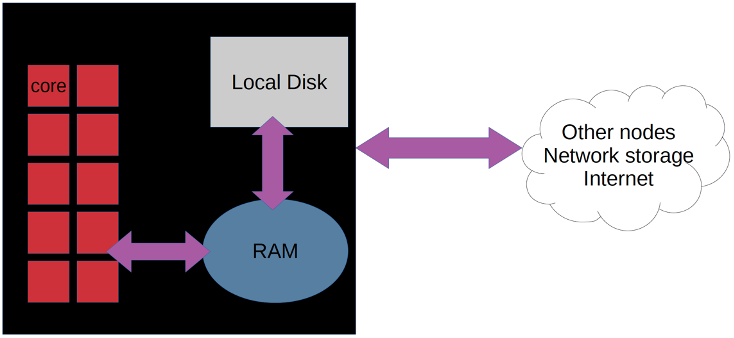

Varje nod innehåller flera processorkärnor gemensamt RAM-minne (finns lite olika alternativ där) och en lokal hårddisk. Varje nod är ihopkopplade med nätverkskablar, t.ex. ethernet via en central “switch” för att tillåta trafik åt båda hållen effektivt. På beräkningsnoderna utförs de tunga beräkningarna. Gemensam hårddisk. Login-nod…
En login-nod, eller “Master” styra beräkningsnoderna. På “Mastern” kan man göra sitt eget arbete analysera, flytta filer, fixa, medan beräkningsnoderna är upptagna med intensiva beräkningar. Använda beräkningsnoderna logga in på en beräkningsnod och kör. använd en jobb-schemaläggare, t.ex. slurm

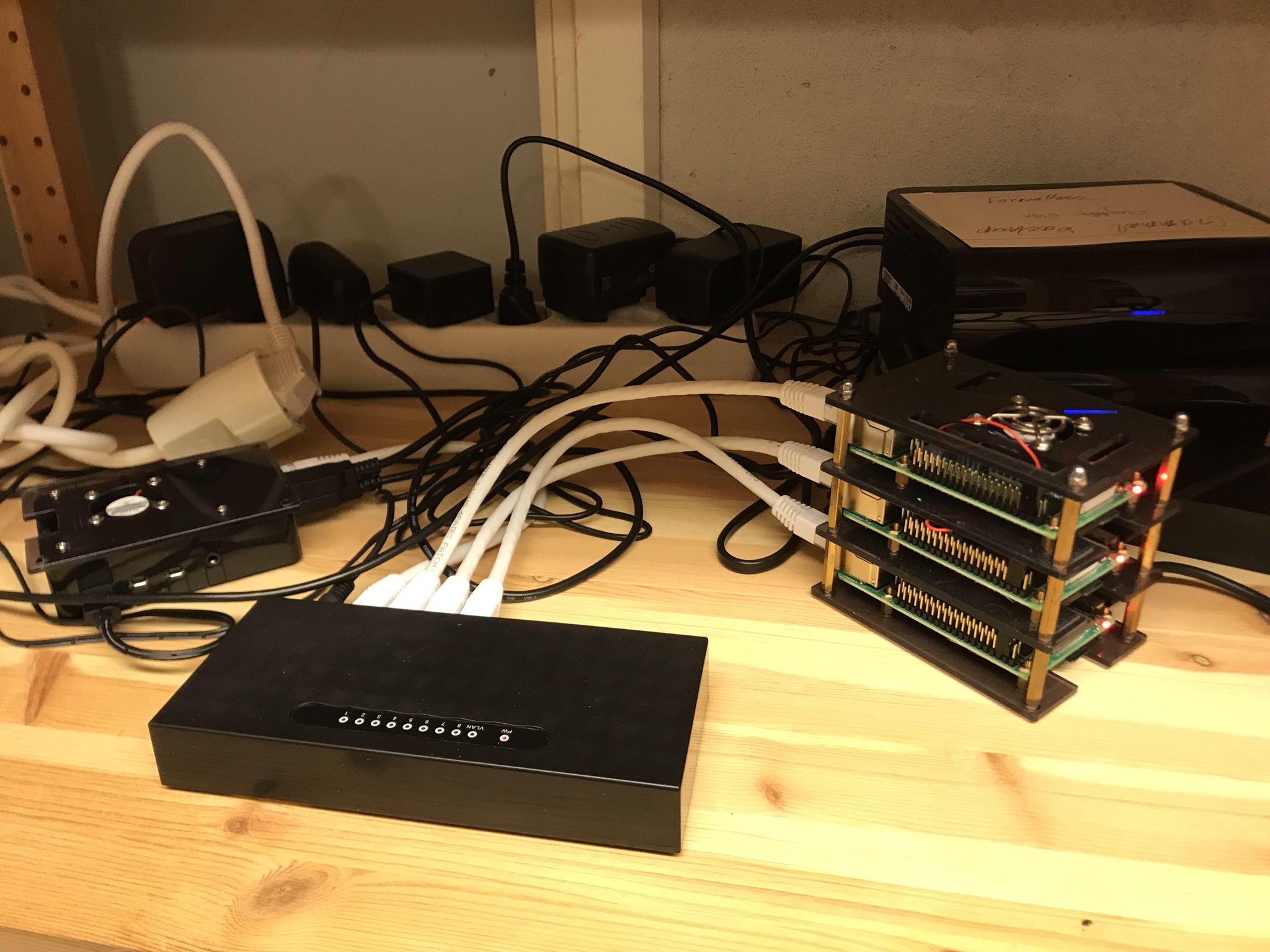

Från småskaligt Raspberry Pi-kluster…
… till superdatorer som Nationellt SuperdatorCentrums (NSC) kluster Bi i Linköping där SMHI:s modeller körs.
Raspberry Pi

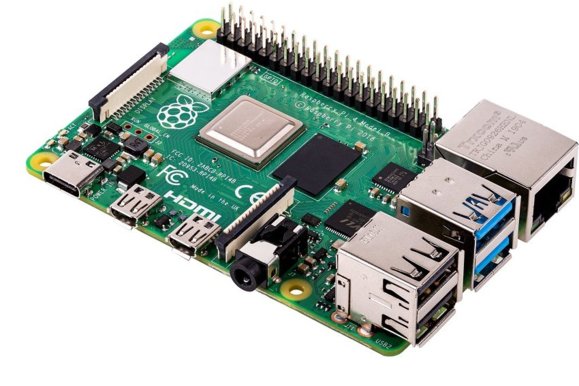

Raspberry Pi 4 enkortsdator med ARM-arkitektur EN sådan med 8 GB RAM (Quad-core 1,5 GHz) kan du få för cirka tusenlappen. Ingår 2 USB2 + 2 USB3 + 2 mini-HDMI till skärmar Övriga attiraljer som switch, sladdar, SD-kort exklusive hårddisk hamnar nog på drygt tusenlappen också. Så ett kluster med fyra noder skulle gå på ca 5000 kr och öka med ca 1000 kr per nod tills du behöver köpa en större switch. En hårddisk kanske du redan har. Annars är de ju billiga nu för tiden.

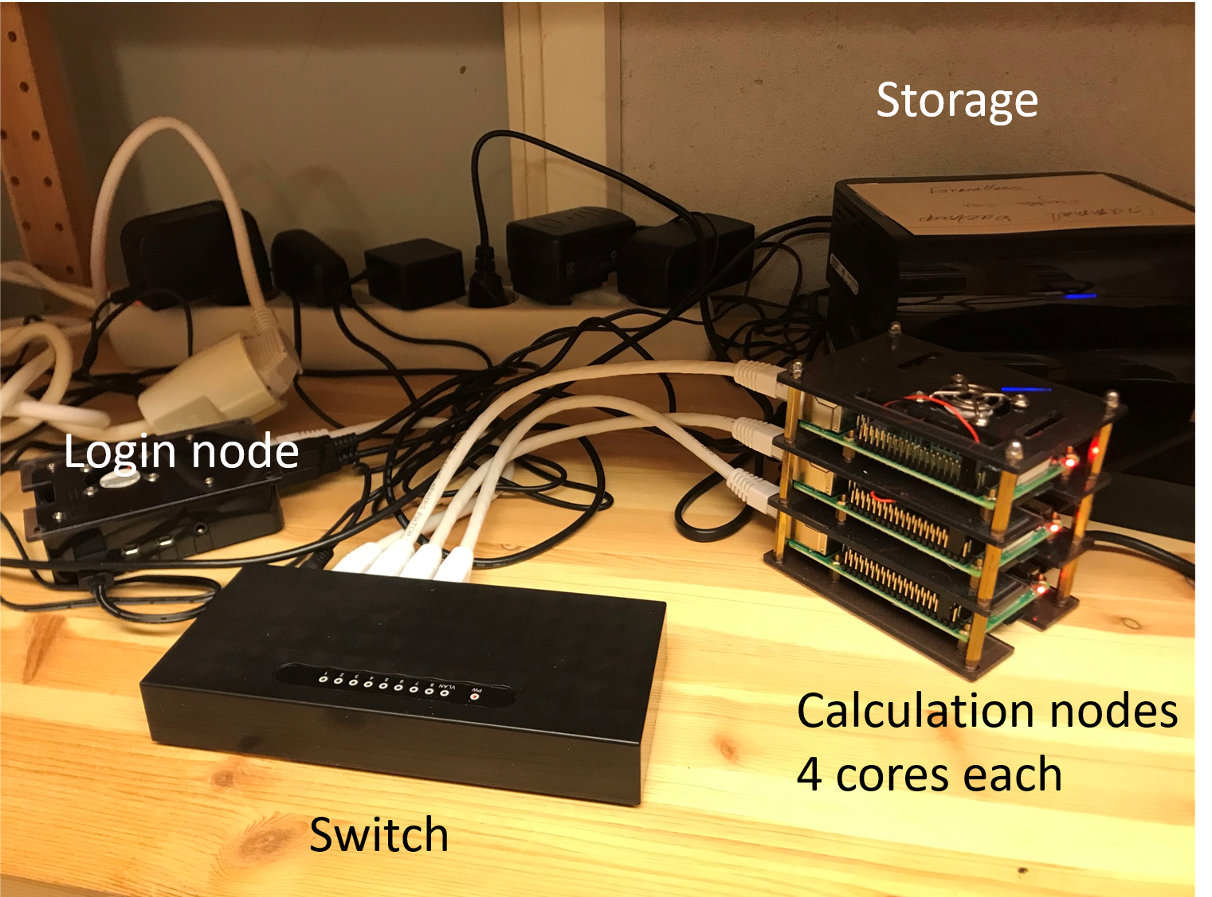

Kopplar upp trådlöst mot ”login-noden” från min Macs terminal secure shell (SSH). Mastern/Login i sin tur är ihopkopplade med beräkningsnoderna med korta ethernetsladdar.
På detta system kör jag 24 h-prognos 9 km upplösning över 2/3 av Skandinavien (140×120 pkt) inklusive Ö. Svealand i 3 km (60×60). Bild lite senare. på ca 4 h.
Jämförelser
Rackham (UPPMAX) Snowy (UPPMAX) Bi (NSC Purpose General-purpose General-purpose SMHI and climate research # Nodes 486 228-ish + 50 GPUs 641 Cores per node 20st @ 2.2 GHz 16st @ 2.2 GHz 16 at @ GHz Memory/node 128 GB 128 GB 64 GB Fat nodes 256GB & 1 TB 256, 512 GB & 4 TB 256 GB Local disk (scratch) 2 TB 4 TB 420 GB Login nodes Yes No (reached from Rackham) Yes
LINUX
Kommandoprompen (skalet – shell) Liknar DOS [ubuntu@master:~/run]$ program word1 word2 word3 […] Ex: $ cd WRF/run Man kan välja olika ”skalspråk”. De är relativt lika ,men skiljer i detaljer. BASH (Bourne again shell) är ofta förvalt (använder jag) Andra exempel (Csh, Zsh ksh)
Instruktionerna på nätet kan man oftast bara följa Ibland bra att kunna göra på sitt eget sätt. Då är det bra att kunna en del grunder i Linux https://ryanstutorials.net/linuxtutorial/
Typisk arbetsgång för installation av programvara i Linux
Systemverktyg och kända större program Package-managers automatiskt Olika Linux-distributioner har sina egna Ubuntu/debian: apt & aptitude Fedora-baserad: yum M. m.
Övriga program och om du behöver göra särskilda inställningar Ladda hem (komprimerad) ”källkod” Packa upp Konfigurera Kompilera (make) (testa)
Script
Man kan lägga sina kommandon i en fil och har då ett skript. Kommentera vad du gör med ”#”. #!/bin/bash #språk är bash cd /clusterfs/Documents/weather #katalog curl https://tgftp.nws.noaa.gov/data/observations/metar/stations/ESCM.TXT>>ESCM #ladda hem metar från Uppsala
Sen kör/exekverar man skriptet och alla kommandon utförs! ./metar.sh
Parallellisering
“Normala” program använder bara en processorkärna. Parallelliserade program kan använda flera kärnor eller t. o. m. flera noder. Nyckelord som signalerar detta är exempelvis: inom en nod: “multi-threaded”, “shared memory” och “openMP”. För flera noder: “MPI”, “distributed memory”.
SLURM
Simple Linux Utility for Resource Management
Installeras på alla noder i klustret Gemensam ”nyckel” som gör att noderna kan kommunicera obehindrat under en körning. Starta ett program (kopior) samtidigt på flera kärnor/noder Schemalägg och köer nästa program du startar kan behöva vänta om alla kärnor är upptagna
Ex. sbatch submitskript wrf.exe
#!/bin/bash #SBATCH -n 12 # 12 processer, i detta fall kärnor #SBATCH -N 3 # 3 noder #SBATCH -J wrf #jobbnamn cd $SLURM_SUBMIT_DIR
mpiexec -n 12 ./$1 # ”WRF” är argument nummer $1 när # skriptet anropas
